Cabos de Par Trançado

Cabos de Par Trançado Categorizações E Montagem

Blindagem

U (Unshielded): Sem blindagem.

F (Foil): Fita plástica aluminizada.

S (Screened): Malha de fios metálicos (cobre, alumínio, etc), outro tipo de blindagem.

TP (Twisted Pair) é um tipo de cabo que possui pares de fios entrelaçados um ao redor do outro para cancelar as interferências eletromagnéticas

Tipo	Descrição	Exemplo
U/UTP	Sem blindagem	https://static.dipol.com.pl/images/images/skretka_uutp.gif
U/FTP	Cabo com pares trançados individualmente blindados	https://static.dipol.com.pl/images/images/skretka_futp.gif
F/FTP	Cabo blindado de folha com pares trançados individualmente blindados	https://static.dipol.com.pl/images/images/skretka_uftp.gif
SF/FTP	Cabo blindado de trança e folha com pares trançados individualmente protegidos por folha	https://static.dipol.com.pl/images/images/skretka_sfftp.gif
S/FTP	Cabo blindado de trança e folha com pares trançados individualmente protegidos por folha	https://static.dipol.com.pl/images/images/skretka_sftp.gif
SF/UTP	Cabo blindado de trança e folha com pares trançados não blindados	https://static.dipol.com.pl/images/images/skretka_sfutp.gif

Largura de Banda

Nome		Uso	Largura de banda
Cat.1	UTP	Telefonia e linhas de modem	0.4 MHz
Cat.2	UTP	Sistemas legados, IBM 3270	4 MHz
Cat.3	UTP	10BASE-T e 100BASE-T4 Ethernet	16 MHz
Cat.4	UTP	16 Mbit/s Token Ring	20 MHz
Cat.5	UTP	100BASE-TX & 1000BASE-T Ethernet	100 MHz
Cat.5e	U/FTP F/UTP	100BASE-TX & 1000BASE-T Ethernet	125 MHz
Cat.6	F/FTP S/FTP	1000BASE-TX & 10GBASE-T Ethernet	250 MHz
Cat.6a	F/FTP S/FTP	10GBASE-TX Ethernet	500 MHz
Cat.7	U/FTP F/UTP	Telefonia, CCTV, 1000BASE-TX 10GBASE-T Ethernet.	600 MHz
Cat.7a	F/FTP S/FTP	Telefonia, CATV, 1000BASE-TX 10GBASE-T Ethernet.	1000 MHz
Cat.8.1	UTP	Telefonia, CATV, 1000BASE-TX 40GBASE-T Ethernet.	1600-2000 MHz
Cat.8.2	UTP	Telefonia, CATV, 1000BASE-TX 40GBASE-T Ethernet.	1600-2000 MHz

(10,100,1000) Velocidade De Transmissão

BASE transmissão de dados na banda base

T (Twisted) cabo de par trançado de cobre

Bitola Utilizada

Os cabos pares trançado utilizam o RJ (Registered Jack) como conector.

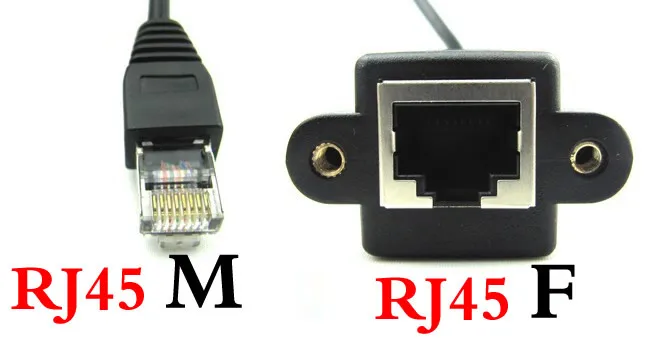

https://ae01.alicdn.com/kf/HTB17rdCIXXXXXaiXpXXq6xXFXXXV/Rj45-macho-para-f-mea-de-parafuso-de-bloqueio-de-rede-RJ45-mf-cabo-de-extens.jpg

O padrão de desenvolvimento para estes conectores e a fiação elétrica mais populares são chamados de: RJ11, RJ14, RJ45, etc.

Montagem de Cabo de Rede

1- Corta-se o cabo de par trançado

Resultado de imagem para cabo de par trançado cortando

https://s2.glbimg.com/yvKuP1meVEQ5ZnEYxnDBQW3UrvU=/0x0:694x301/695x301/s.glbimg.com/po/tt2/f/original/2017/03/29/02.jpg

2- Em cada ponta, com a lâmina do alicate crimpador retira-se a capa de isolamento

3- Prepare os oito fios para serem inseridos dentro do conector RJ45, obedecendo a sequência de cores (T568A ou T568B).

Posicionando os fios no padrão T-568A (Foto: Edivaldo Brito/TechTudo)

http://s2.glbimg.com/QCQ-gW11nVRBDPZ_v0HRt1sdi94=/0x0:694x319/695x319/s.glbimg.com/po/tt2/f/original/2017/03/29/06.jpg

Quando usar T568A ou T568B? é certo dizer que ambos os padrões de montagem são completamente equivalentes em termos de desempenho, podendo ser usados tranquilamente em qualquer instalação, desde que não sejam misturados na mesma montagem a menos que seja necessária a utilização de um cabo Crossover .

https://www.hardware.com.br/static/c/m/dd4301efc764e40531ca18c99f4bcde5

4- Após ajustar os fios na posição corta-se as pontas dos mesmos para que todos fiquem no mesmo alinhamento, para que não ofereçam dificuldades na inserção no conector RJ45.

5- Segure firmemente as pontas dos fios e os insira cuidadosamente dentro do conector observando que os fios fiquem bem posicionados.

6- Examine o cabo percebendo que as cabeças dos fios entraram totalmente no conector RJ45. Caso algum fio ainda não esteja alinhado refaça o item 4 para realinhar, Inserir o conector já com os fios colocados dentro do alicate crimpador, e pressionar até o final
